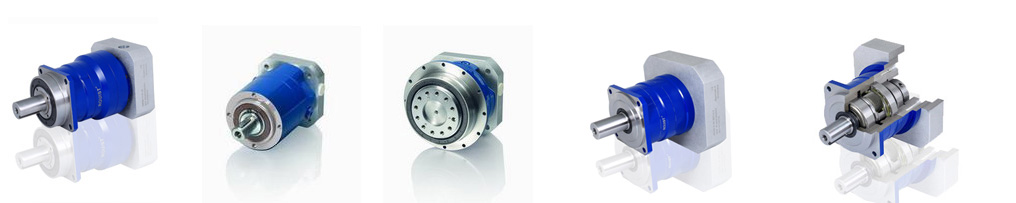

Klassische all-Planetengetriebe
Klassische all-Planetengetriebe. Das Standard-Getriebe ist für hohe Positionierungsgenauigkeit
und hohe dynamische periodische Lastanwendungen geeignet.

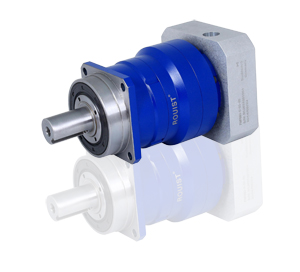

PS - MF Typ
(Standard)
PS Hochgeschwindigkeit – MC Typ
• Anwendung der Dauerbetrieb (ED ≥ 60%)
• Hohe Nenndrehzahl
• Temperaturempfindliche Anwendungen
• Qualitätssteuerung Übertragung
|
|
PS - MF Typ |
PS Hochgeschwindigkeit – MC Typ |
PS Hochgeschwindigkeit – MC-L Typ |
|
Größe |
7 |
6 |
5 |
|
i |
3 - 100 |
3 - 100 |
3 - 10 |
|
jt Standard [Winkelminute] |
≤ 3 |
≤ 4 |
≤ 4 |
|
jt Nieder [Winkelminute] |
≤ 1 |
≤ 2 |
≤ 2 |
|
T2B [Nm] |
4500 |
3600 |
3600 |
|
n1Max [UpM] |
6000 |
6000 |
6000 |
Ausgabetyp
|
|
PS - MF Typ |
PS Hochgeschwindigkeit – MC Typ |
PS Hochgeschwindigkeit – MC-L Typ |
|
Optischer Ausgang |
• |
• |
• |
|
Die Ausgangswelle Passfeder |
• |
• |
• |
|
Mit Evolventen Getriebeausgangswellen |
• |
• |
• |
|
Montagewelle |
• |
• |
• |
|
Mit einem kleinen Zahnrad Systemausgang |
• |
• |
• |
Eingangstyp
• Motorhalterung
• Eingangswelle
Model
• ATEX
• Nahrungsmittel-Grade-Schmierung
• Korrosion
• Optimierte Trägheit
