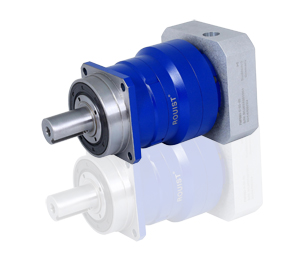

PS/PS+ HIGH SPEED

经典全能型行星齿轮箱

经典全能型行星齿轮箱。标准型齿轮箱非常适合高定位精度和高动态周期工作制的应用。

型号和应用

PS – MF 型
(标准型)

• 周期应用 (ED ≤ 60%)
• 高动态应用
• 高定位精度
• 反向运转

PS HIGH SPEED – MC 型

• 连续工作中的应用 (ED ≥ 60%)
• 高额定转速
• 温度敏感应用
• 具有高质量控制的传动系统

PS HIGH SPEED –MC-L 型
(摩擦优化型)

• 连续工作中的应用 (ED ≥ 60%)
• 超高的额定转速
• 高度温度敏感应用
• 具有高质量控制的传动系统
• 较低的空载力矩

技术数据

	PS – MF 型	PS HIGH SPEED – MC 型	PS HIGH SPEED – MC-L 型
尺寸	7	6	5
i	3 - 100	3 - 100	3 - 10
jt 标准 [arcmin]	≤ 3	≤ 4	≤ 4
jt 降低 [arcmin]	≤ 1	≤ 2	≤ 2
T2B [Nm]	4500	3600	3600
n1Max [rpm]	6000	6000	6000

可用选件

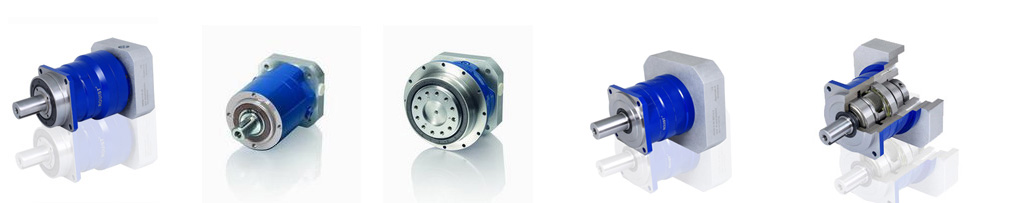

输出类型

	PS – MF 型	PS HIGH SPEED – MC 型	PS HIGH SPEED – MC-L 型
光轴输出	•	•	•
键槽输出轴	•	•	•
带渐开线齿轮的输出轴	•	•	•
安装轴	•	•	•
带小齿轮的系统输出	•	•	•

输入类型

• 电机安装型
• input shaft

型号

• ATEX
• 食品级润滑
• 抗腐蚀
• 经优化的转动惯量
